FixoCondensadores Fixos50 kVAr
FixoCondensadores Fixos50 kVAr 50 kVAr
Condensadores:
Trifásicos, tensão nominal 450 V, em filme de polipropileno metalizado, semi-seco, com resina biodegradável não PCB. Autocicatrizante, de perdas reduzidas, com resistências de descarga e protecção contra sobrepressões (dispositivo anti-explosão). Terminais SIGUT. Tempo de vida até 130.000 horas. THC < 40% e classe de temperatura -25/D.
COND. FIXO TRIFÁSICO TIPO BCF H 10 KVAR 400 V
Referência:
61BCFH10
Tipo de Condensador:
Trifasico
Sobrecarga Harmónica:
THC40
Potência:
50 kVAr
Ampliável:
Não
Vent. Forçada:
Não
Tensão Nominal:
450 V
Tensão Rede:
400 V
Tensão Isolamento:
2,5 KV
Perdas:
Condensadores: < 0,2 W/kvar
Normas:
Directivas 2006/95/CE, 2004/108/CE; Normas EN 6092
Instalação:
Interior, R.H. < 95 % (sem condensação), altitude < 4000 m
Número de módulos:
0
Armário:
Em chapa de aço, pintura epoxy (cor RAL 7035).
Dimensões:
450x155x425mm(LxPxA)
Peso:
10.00
Arrefecimento:
Circulação de ar natural.
Grau de proteção:
IP 30
Temp. Funcionamento:
-25 + 45 ºC
Frequência:
50
Icc:
10 kA 400/440 V
Intensidade:
72 A (400V)
Percentagem Harm.:
THD < 40 %
Temperatura:
45ºC (-25/D)
COND. FIXO TRIFÁSICO TIPO BCF H 5 KVAR 400 V
Referência:
61BCFH5
Tipo de Condensador:
Trifasico
Sobrecarga Harmónica:
THC40
Potência:
50 kVAr
Ampliável:
Não
Vent. Forçada:
Não
Tensão Nominal:
450 V
Tensão Rede:
400 V
Tensão Isolamento:
2,5 KV
Perdas:
Condensadores: < 0,2 W/kvar
Normas:
Directivas 2006/95/CE, 2004/108/CE; Normas EN 6092
Instalação:
Interior, R.H. < 95 % (sem condensação), altitude < 4000 m
Número de módulos:
0
Armário:
Em chapa de aço, pintura epoxy (cor RAL 7035).
Dimensões:
450x155x425mm(LxPxA)
Peso:
10.00
Arrefecimento:
Circulação de ar natural.
Grau de proteção:
IP 30
Temp. Funcionamento:
-25 + 45 ºC
Frequência:
50
Icc:
10 kA 400/440 V
Intensidade:
72 A (400V)
Percentagem Harm.:
THD < 40 %
Temperatura:
45ºC (-25/D)
COND. TRIFÁSICO TIPO BCF H 50 KVAR 400 V
Referência:
61BCFH50
Tipo de Condensador:
Trifasico
Sobrecarga Harmónica:
THC40
Potência:
50 kVAr
Ampliável:
Não
Vent. Forçada:
Não
Tensão Nominal:
450 V
Tensão Rede:
400 V
Tensão Isolamento:
2,5 KV
Perdas:
Condensadores: < 0,2 W/kvar
Normas:
Directivas 2006/95/CE, 2004/108/CE; Normas EN 6092
Instalação:
Interior, R.H. < 95 % (sem condensação), altitude < 4000 m
Número de módulos:
0
Armário:
Em chapa de aço, pintura epoxy (cor RAL 7035).
Dimensões:
450x155x425mm(LxPxA)
Peso:
10.00
Arrefecimento:
Circulação de ar natural.
Grau de proteção:
IP 30
Temp. Funcionamento:
-25 + 45 ºC
Frequência:
50
Icc:
10 kA 400/440 V
Intensidade:
72 A (400V)
Percentagem Harm.:
THD < 40 %
Temperatura:
45ºC (-25/D)
COND. FIXO TRIFÁSICO TIPO BCF H 7,5 KVAR 400 V
Referência:
61BCFH7
Tipo de Condensador:
Trifasico
Sobrecarga Harmónica:
THC40
Potência:
50 kVAr
Ampliável:
Não
Vent. Forçada:
Não
Tensão Nominal:
450 V
Tensão Rede:
400 V
Tensão Isolamento:
2,5 KV
Perdas:
Condensadores: < 0,2 W/kvar
Normas:
Directivas 2006/95/CE, 2004/108/CE; Normas EN 6092
Instalação:
Interior, R.H. < 95 % (sem condensação), altitude < 4000 m
Número de módulos:
0
Armário:
Em chapa de aço, pintura epoxy (cor RAL 7035).
Dimensões:
450x155x425mm(LxPxA)
Peso:
10.00
Arrefecimento:
Circulação de ar natural.
Grau de proteção:
IP 30
Temp. Funcionamento:
-25 + 45 ºC
Frequência:
50
Icc:
10 kA 400/440 V
Intensidade:
72 A (400V)
Percentagem Harm.:
THD < 40 %
Temperatura:
45ºC (-25/D)

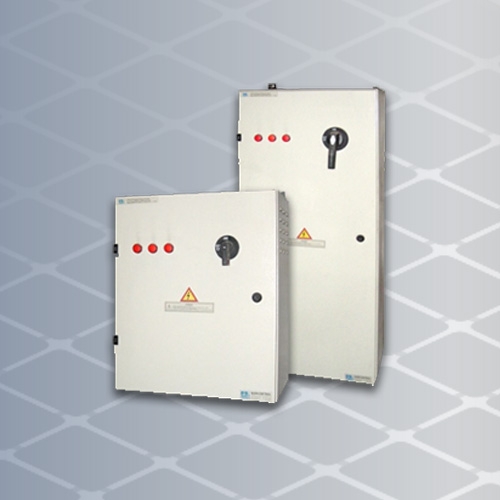

EQUIP AUTOMÁT. P/ CORR COS Ø TIPO CAM H 100/50 KVAR 400 V
Referência:
61CAMH10050
Tipo de Condensador:
Trifasico
Sobrecarga Harmónica:
THC40
Potência:
50 kVAr
Ampliável:
Não
Corte geral:
Por interruptor 3x250 A
Vent. Forçada:
Não
Número de escalões:
4
Tensão Nominal:
400 V
Tensão Rede:
400 V
Tensão Isolamento:
690 V
Combinações:
9
Perdas:
Condensadores: < 0,2 W/kvar
Normas:
IEC 61439-1; IEC 61921
Instalação:
Interior, R.H. < 95 % (sem condensação), altitude < 4000 m
Pot. Escalões:
10-10-10-20 KVAr
Número de módulos:
0
Armário:
Em chapa de aço, pintura epoxy (cor RAL 7035). Montagem na parede.
Dimensões:
500x320x800 mm
Peso:
0.00
Prot. escalões:
Por disjuntor (16 KA)
Arrefecimento:
Ventilação forçada, controlada por termostato.
Grau de proteção:
IP 20
Temp. Funcionamento:
-25 + 45 ºC
Frequência:
50
Icc:
10 kA 400/440 V
Intensidade:
72 A
Percentagem Harm.:
THC < 40 %
Temperatura:
45ºC (-25/D)
EQUIP AUTOMÁT. P/ CORR COS Ø TIPO RAM 100/50 kVAr 400 V
Referência:
61RAM10050
Tipo de Condensador:
Trifasico
Sobrecarga Harmónica:
THC40
Potência:
50 kVAr
Ampliável:
Não
Corte geral:
Por interruptor 3x250 A
Vent. Forçada:
Não
Número de escalões:
6
Tensão Nominal:
400 V
Tensão Rede:
400 V
Tensão Isolamento:
690 V
Combinações:
9
Perdas:
Condensadores: < 0,2 W/kvar
Normas:
IEC 61439-1; IEC 61921
Instalação:
Interior, R.H. < 95 % (sem condensação), altitude < 4000 m
Pot. Escalões:
7.5+15+15+30+30+30 KVAr
Número de módulos:
0
Armário:
Em chapa de aço, pintura epoxy (cor RAL 7035). Montagem na parede.
Dimensões:
500x320x850 mm
Peso:
0.00
Prot. escalões:
Por disjuntor (16 KA)
Arrefecimento:
Ventilação forçada, controlada por termostato.
Grau de proteção:
IP 20
Temp. Funcionamento:
-25 + 45 ºC
Frequência:
50
Icc:
10 kA 400/440 V
Intensidade:
150 A ( 400 V )
Percentagem Harm.:
THC < 40 %
Temperatura:
45ºC (-25/D)
EQUIP AUTOMÁT. P/ CORR COS Ø TIPO CAM HC 100/50 KVAR 415 V
Referência:
62CAMHC10050
Tipo de Condensador:
Trifasico
Sobrecarga Harmónica:
THC60
Potência:
50 kVAr
Ampliável:
Não
Corte geral:
Por interruptor 3x250 A
Vent. Forçada:
Não
Número de escalões:
4
Tensão Nominal:
400 V
Tensão Rede:
400 V
Tensão Isolamento:
690 V
Combinações:
5
Perdas:
Condensadores: < 0,2 W/kvar
Normas:
IEC 61439-1; IEC 61921
Instalação:
Interior, R.H. < 95 % (sem condensação), altitude < 4000 m
Pot. Escalões:
5-10-10-20 KVAr
Número de módulos:
0
Armário:
Em chapa de aço, pintura epoxy (cor RAL 7035). Montagem na parede.
Dimensões:
500x320x850 mm
Peso:
51.00
Prot. escalões:
Por disjuntor (16 KA)
Arrefecimento:
Ventilação forçada, controlada por termostato.
Grau de proteção:
IP 20
Temp. Funcionamento:
-25 + 45 ºC
Frequência:
60
Icc:
10 kA 400/440 V
Intensidade:
70 A
Percentagem Harm.:
THC < 60 %
Temperatura:
45ºC (-25/D)
